تزریق پلاستیک در قالب‌سازی

قالب سازی تزریق پلاستیک

صنعت تولید قطعات پلاستیکی یکی از ارکان اصلی دنیای مدرن امروزی محسوب می شود و در قلب این صنعت، فرآیندی بسیار دقیق و مهندسی شده به نام قالب سازی تزریق پلاستیک قرار دارد که امکان تولید انبوه قطعات با کیفیت بالا را فراهم می کند. زمانی که به اطراف خود نگاه می کنید، از قطعات داخلی خودرو و لوازم خانگی گرفته تا تجهیزات پزشکی و اسباب بازی ها، ردپای این تکنولوژی پیشرفته را مشاهده خواهید کرد که چگونه مواد خام پلیمری را به محصولات کاربردی تبدیل کرده است.

اهمیت این فرآیند تنها در تولید نهایی نیست، بلکه در دقت میکرونی، سرعت بالا و قابلیت تکرار پذیری آن است که باعث شده جایگزینی برای آن در بسیاری از صنایع وجود نداشته باشد. فرآیند طراحی و ساخت این قالب ها نیازمند دانش فنی عمیق، تجربه مهندسی و دسترسی به ماشین آلات پیشرفته است تا بتواند پاسخگوی نیازهای پیچیده بازارهای جهانی باشد و محصولی را ارائه دهد که هم از نظر ظاهری بی نقص باشد و هم از نظر فنی عملکرد مطلوبی داشته باشد.

قالب تزریق پلاستیک چیست

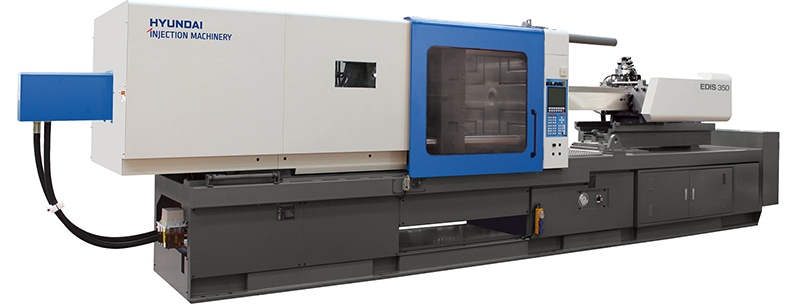

قالب تزریق پلاستیک در واقع یک ابزار بسیار پیچیده و مهندسی شده است که معمولاً از جنس فولادهای آلیاژی سخت یا آلومینیوم با کیفیت بالا ساخته می شود و وظیفه اصلی آن شکل دادن به مواد پلاستیکی مذاب است. در این فرآیند، گرانول های پلاستیک وارد دستگاه تزریق شده و پس از ذوب شدن تحت فشار بسیار زیاد به داخل حفره های قالب تزریق می شوند تا شکل دقیق آن را به خود بگیرند. این قالب ها معمولاً از دو نیمه اصلی تشکیل شده اند که یک نیمه ثابت و نیمه دیگر متحرک است و پس از خنک شدن قطعه، از هم باز می شوند تا قطعه نهایی به بیرون پرتاب شود.

پیچیدگی این قالب ها زمانی مشخص می شود که بدانیم باید مسیرهای خنک کاری دقیق، سیستم پران برای خروج قطعه و راهگاه هایی برای ورود مواد مذاب در آن ها تعبیه شود. اگر شما به دنبال راه اندازی خط تولید قطعات پلاستیکی هستید، مشاوره با متخصصان اقدم صنعت می تواند دید بسیار روشنی از مسیر پیش رو به شما بدهد، چرا که کیفیت نهایی محصول شما مستقیماً به کیفیت طراحی و ساخت این قالب وابسته است و هرگونه خطا در این مرحله می تواند منجر به خسارات مالی سنگین در تولید انبوه شود.

استفاده از این تکنولوژی مزایای بی شماری دارد که از مهم ترین آن ها می توان به کاهش هزینه نهایی قطعه در تیراژ بالا، تولید قطعات با هندسه های بسیار پیچیده و کاهش ضایعات مواد اولیه اشاره کرد. در فرآیند تزریق پلاستیک، بر خلاف روش های سنتی تراشکاری یا ریخته گری، مواد اضافی بسیار کمی تولید می شود و حتی همان مقدار کم نیز در بسیاری از موارد قابل بازیافت و استفاده مجدد است.

قیمت قالب تزریق پلاستیک

تعیین قیمت در پروژه های قالب سازی یک فرآیند چند وجهی و پیچیده است که به عوامل متعددی بستگی دارد و نمی توان بدون بررسی دقیق نقشه فنی و خواسته های مشتری، یک عدد ثابت را برای آن اعلام کرد. یکی از مهم ترین عوامل تاثیرگذار بر قیمت، ابعاد و اندازه فیزیکی قطعه است، زیرا قطعات بزرگتر نیاز به بلوک های فولادی بزرگتر و ماشین کاری طولانی تری دارند که مستقیما هزینه ها را افزایش می دهد.

علاوه بر اندازه، پیچیدگی هندسی قطعه نیز نقش بسیار پررنگی ایفا می کند؛ قطعاتی که دارای زوایای منفی، رزوه های داخلی یا بافت های سطحی خاص هستند، نیازمند مکانیزم های پیچیده تری مانند کشویی ها و سیستم های بازکننده جانبی در قالب هستند که طراحی و ساخت آن ها زمان و هزینه بیشتری می طلبد. همچنین نوع فولاد انتخاب شده برای ساخت قالب که می تواند از فولادهای معمولی تا فولادهای گرمکار سخت کاری شده متغیر باشد، تاثیر چشمگیری بر قیمت نهایی و البته طول عمر قالب خواهد داشت.

اجزای قالب تزریق پلاستیک

یک قالب تزریق پلاستیک از اجزای بسیار متنوع و دقیقی تشکیل شده است که هماهنگی کامل آن ها با یکدیگر برای تولید یک قطعه سالم ضروری است و هر کدام وظیفه خاصی را بر عهده دارند. بخش های اصلی شامل “کویته” (Cavity) که شکل بیرونی قطعه را می سازد و “ماهیچه” (Core) که شکل داخلی قطعه را فرم می دهد هستند، اما ماجرا به همین جا ختم نمی شود و اجزای دیگری مانند سیستم راهگاهی، بوش اسپرو، رینگ تزریق و پین های راهنما نیز وجود دارند.

سیستم خنک کاری که شامل کانال های آب در داخل صفحات قالب است، یکی از حیاتی ترین بخش هاست که وظیفه دارد حرارت مواد مذاب را با سرعت و یکنواختی مناسب جذب کند تا قطعه تاب برنداشته و دفرمه نشود. همچنین سیستم پران که معمولاً شامل صفحه پران و پین های پران است، وظیفه دارد پس از باز شدن قالب، قطعه را بدون آسیب رساندن به سطح آن از روی ماهیچه جدا کند. تمام این اجزا باید با تلورانس های بسیار دقیق در کنار هم مونتاژ شوند تا در حین کار تحت فشارهای چند صد تنی دستگاه تزریق، دچار لقی یا خرابی نشوند.

هزینه قالب تزریق پلاستیک

هزینه ای که شما برای قالب پرداخت می کنید نباید صرفا به عنوان یک مخارج اولیه دیده شود، بلکه باید به عنوان یک سرمایه گذاری بلندمدت در نظر گرفته شود که مستقیما بر سودآوری نهایی پروژه تاثیر می گذارد. شاید در نگاه اول خرید یک قالب ارزان قیمت وسوسه کننده به نظر برسد، اما باید توجه داشت که قالب های ارزان معمولا از فولادهای با کیفیت پایین ساخته می شوند و سیستم خنک کاری بهینه ای ندارند که این موضوع باعث افزایش زمان چرخه تولید (Cycle Time) می شود.

اگر یک قالب حرفه ای بتواند قطعه را در ۲۰ ثانیه تولید کند و یک قالب ارزان این کار را در ۳۰ ثانیه انجام دهد، در یک تیراژ ۱۰۰ هزار تایی، تفاوت زمان تولید و هزینه برق و نیروی انسانی بسیار چشمگیر خواهد بود. علاوه بر این، هزینه های پنهانی مانند تعمیرات مکرر، توقف خط تولید به دلیل خرابی قالب و ضایعات ناشی از کیفیت پایین قطعات نیز باید در محاسبه هزینه نهایی در نظر گرفته شوند. بنابراین پرداخت هزینه بیشتر برای یک قالب با کیفیت و مهندسی ساز، در واقع خرید تضمین برای تولید بدون دردسر و سودآوری بیشتر در طولانی مدت است.

قالب صنعتی

ساخت قالب تزریق پلاستیک

فرآیند ساخت قالب ترکیبی از هنر طراحی مهندسی و دقت ماشین کاری است که با استفاده از پیشرفته ترین نرم افزارها و ماشین آلات روز دنیا انجام می شود تا نتیجه نهایی کاملاً منطبق بر نیاز مشتری باشد. این پروسه با تحلیل دقیق قطعه کار آغاز می شود که در آن مهندسان با استفاده از نرم افزارهای شبیه ساز، جریان مواد مذاب را در داخل قالب بررسی می کنند تا نقاط ضعف احتمالی مانند خط جوش، حبس هوا یا سوختگی مواد را پیش از ساخت شناسایی و رفع کنند.

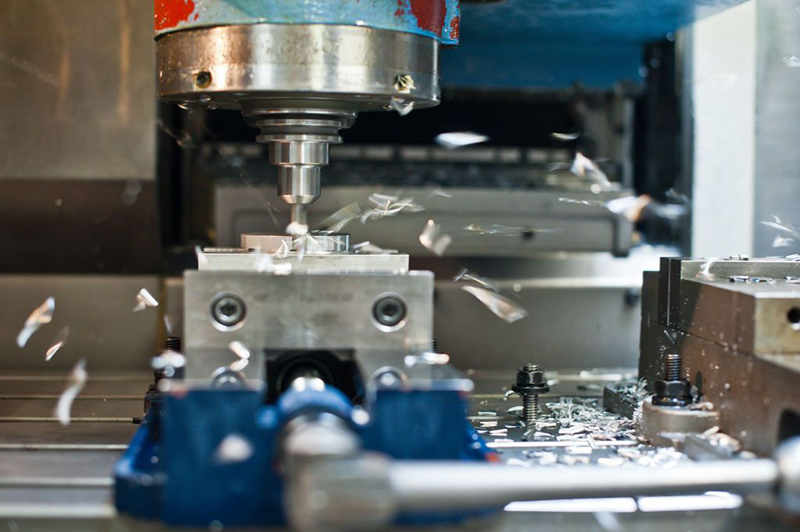

سپس نوبت به ماشین کاری بلوک های فولادی می رسد که با استفاده از دستگاه های فرز CNC سرعت بالا و ماشین های اسپارک (EDM) انجام می شود تا پیچیده ترین فرم ها با دقت میکرون روی فولاد ایجاد شوند. در این مرحله استفاده از ابزارهای برشی با کیفیت و استراتژی های ماشین کاری صحیح بسیار حائز اهمیت است تا سطح نهایی قالب صاف و صیقلی باشد و نیاز به پولیش کاری دستی به حداقل برسد. برای آشنایی بیشتر با جزئیات فنی و سفارش پروژه می توانید به صفحه ساخت قالب های تزریق پلاستیک مراجعه کنید تا اطلاعات تکمیلی را دریافت نمایید.

هزینه ساخت قالب تزریق پلاستیک

هزینه نهایی ساخت قالب تابعی از ساعت کاری ماشین آلات، قیمت مواد اولیه، هزینه های طراحی و مهندسی و همچنین عملیات تکمیلی مانند سخت کاری و آبکاری است که هر کدام سهمی در فاکتور نهایی دارند. در سال های اخیر با افزایش قیمت فولادهای آلیاژی و ابزارهای برش، هزینه مواد اولیه سهم قابل توجهی پیدا کرده است، اما همچنان هزینه اصلی مربوط به دانش فنی و زمان ماشین کاری است.

قالب هایی که دارای حفره های متعدد (Multi-Cavity) هستند، اگرچه هزینه ساخت بالاتری دارند، اما با توجه به اینکه در هر ضرب تزریق تعداد بیشتری قطعه تولید می کنند، هزینه سربار قالب برای هر قطعه را به شدت کاهش می دهند. در برآورد هزینه ساخت، باید به کیفیت قطعات استاندارد مانند کفشک ها، پین ها و بوش ها نیز توجه کرد؛ استفاده از قطعات استاندارد با برندهای معتبر شاید هزینه اولیه را کمی افزایش دهد، اما باعث سهولت در تعمیر و نگهداری و افزایش عمر مفید قالب می شود.

نحوه ساخت قالب تزریق پلاستیک

برای ساخت یک قالب بی نقص، مراحلی متوالی و به هم پیوسته طی می شود که هر مرحله نیازمند تخصص خاص خود است و هرگونه سهل انگاری در یکی از مراحل می تواند کل پروژه را با شکست مواجه کند. پس از نهایی شدن طراحی سه بعدی در نرم افزارهایی مانند CATIA یا SOLIDWORKS، نقشه های اجرایی برای هر یک از اجزای قالب تهیه می شود و به واحد ماشین کاری ارسال می گردد. در کارگاه قالب سازی، ابتدا بلوک های خام گونیا شده و سوراخ کاری های اولیه مانند راه آب ها و جای پین ها انجام می شود و سپس عملیات خشن کاری برای برداشتن حجم اصلی مواد صورت می گیرد.

پس از خشن کاری، معمولاً یک مرحله تنش گیری حرارتی انجام می شود تا تنش های پسماند در فولاد آزاد شده و ابعاد قالب در حین کار تغییر نکند. سپس نوبت به عملیات ظریف کاری یا پرداخت نهایی می رسد که در آن سطوح با دقت بسیار بالا ماشین کاری می شوند. در نهایت، قطعات مختلف مانند پازل در کنار هم مونتاژ شده و تطابق سطوح جدایش (Parting Line) با دقت بالا بررسی می شود تا در هنگام تزریق، پلیسه ای ایجاد نشود. گروه صنعتی اقدم با بهره گیری از تجربه طولانی در این زمینه، تمامی این مراحل را با نظارت دقیق کنترل می کند.

مراحل ساخت قالب تزریق پلاستیک

ساخت قالب یک فرآیند خطی نیست بلکه چرخه ای از طراحی، ساخت، تست و اصلاح است که باید با دقت و وسواس زیادی طی شود تا محصول نهایی بدون نقص باشد. این مراحل شامل گام های زیر است:

• طراحی و امکان سنجی: بررسی نقشه قطعه، اعمال شیب های قالب گیری و طراحی سیستم راهگاهی و خنک کاری.
• تهیه مواد اولیه: سفارش فولادهای مناسب بر اساس تیراژ تولید و خواص مورد نیاز (مانند ضد زنگ بودن یا سختی بالا).
• ماشین کاری CNC: تراشیدن فرم های اصلی روی کویته و ماهیچه با استفاده از فرزهای سی ان سی دقیق.
• عملیات اسپارک و وایرکات: ایجاد فرم های ظریف، گوشه های تیز و سوراخ های دقیق که با فرز قابل ایجاد نیستند.
• مونتاژ و پرداخت کاری: صیقل دادن سطوح برای رسیدن به صافی سطح مطلوب و سوار کردن تمام اجزا روی کفشک.
• تست قالب (T1): نصب قالب روی دستگاه تزریق و تولید نمونه های اولیه برای بررسی ابعادی و ظاهری.

خرید قالب تزریق پلاستیک

خرید قالب تزریق پلاستیک یکی از حساس ترین تصمیمات برای یک تولیدکننده است، زیرا شما در واقع در حال خرید تکنولوژی تولید محصول خود هستید و نه صرفاً یک قطعه فلزی. هنگام خرید یا سفارش قالب، باید قراردادهای شفاف و دقیقی تنظیم شود که در آن مشخصات فنی فولاد، تعداد حفره ها، عمر تضمین شده قالب (بر اساس تعداد ضرب) و زمان تحویل به صراحت ذکر شده باشد.

همچنین بسیار مهم است که سازنده قالب تعهدات لازم را در خصوص خدمات پس از فروش و اصلاحات احتمالی پس از تست اولیه ارائه دهد. خریدار باید بداند که مالکیت معنوی طرح قالب و نقشه های سه بعدی نیز بخشی از دارایی او محسوب می شود و باید در پایان پروژه تحویل گرفته شود. اعتماد به سازنده در این مرحله کلیدی است و بررسی سوابق کاری و نمونه کارهای قبلی قالب ساز می تواند تضمینی برای کیفیت کار باشد. برای اطلاعات بیشتر در مورد استانداردهای بین المللی قالب سازی می توانید به منابع معتبر جهانی مانند ویکی پدیا انگلیسی مراجعه کنید.

خرید و فروش قالب تزریق پلاستیک

بازار خرید و فروش قالب های دست دوم یا کارکرده نیز بخشی از این صنعت است که فرصت ها و تهدیدهای خاص خود را برای تولیدکنندگان به همراه دارد. خرید یک قالب کارکرده می تواند هزینه های راه اندازی خط تولید را به شدت کاهش دهد و زمان رسیدن به محصول را کوتاه کند، اما ریسک های پنهانی مانند فرسودگی سیستم خنک کاری، تغییر ابعاد حفره ها و خستگی فلز را نیز به همراه دارد. در بسیاری از موارد، قالبی که برای یک تولیدکننده دیگر کارایی نداشته است، ممکن است برای شما نیز دردسرساز شود، مگر اینکه قبل از خرید توسط یک متخصص خبره بازرسی و تست شده باشد.

از طرف دیگر، فروش قالب های قدیمی که دیگر در چرخه تولید نیستند، می تواند بخشی از سرمایه را به شرکت بازگرداند. در این میان پلتفرم ها و واسطه هایی وجود دارند که ارتباط بین خریدار و فروشنده را تسهیل می کنند، اما همواره توصیه می شود که خرید قالب نو و سفارشی سازی شده، به خصوص برای محصولات استراتژیک و دقیق، در اولویت قرار گیرد.

فروش قالب تزریق پلاستیک

فروش قالب تنها تحویل یک بلوک فلزی نیست، بلکه ارائه یک راه حل کامل تولید است که باید شامل آموزش نحوه نگهداری، تنظیمات دستگاه تزریق و پشتیبانی فنی باشد. سازندگان معتبر قالب همیشه در کنار مشتریان خود باقی می مانند تا اطمینان حاصل کنند که قالب در خط تولید با حداکثر راندمان کار می کند. فرآیند فروش باید شامل ارائه دفترچه راهنمای قالب، نقشه های مونتاژ و لیست قطعات یدکی باشد تا در صورت بروز هرگونه مشکل در آینده، تیم تعمیرات کارخانه بتواند به سرعت وارد عمل شود.

در نهایت، رضایت مشتری از عملکرد قالب در درازمدت، بهترین تبلیغ برای یک شرکت قالب سازی است و باعث ایجاد روابط تجاری پایدار می شود. برای دریافت مشاوره تخصصی و سفارش ساخت انواع قالب های صنعتی، گروه صنعتی اقدم با سال ها تجربه و تخصص در کنار شماست تا ایده های شما را به محصولاتی با کیفیت جهانی تبدیل کند.
