اکسترودر چیست؟ راهنمای جامع و صفر تا صد دستگاه اکستروژن

در دنیای تولید مدرن و صنایع پلیمری، فرآیندهای متعددی برای شکل دهی به مواد اولیه وجود دارند که هر کدام ویژگی ها و مزایای خاص خود را دارند. یکی از کلیدی ترین و پرکاربردترین ابزارها در این میان، سیستم های اکستروژن هستند که نقش حیاتی در صنایع مختلف ایفا می کنند. اگر برای شما هم این سوال پیش آمده است که اکسترودر چیست و چگونه می تواند مواد اولیه خام را به محصولات نهایی با اشکال پیچیده تبدیل کند، باید بگوییم که این سیستم یک پمپ حرارتی و مکانیکی مداوم است. این ابزار با استفاده از نیروی برشی ماردون ها و حرارت المنت ها، مواد جامد پلیمری یا فلزی را ذوب کرده و آن ها را با فشار بالا از درون یک قالب با هندسه مشخص عبور می دهد.

این فرآیند مداوم به تولید کنندگان اجازه می دهد تا محصولاتی با مقاطع یکنواخت مانند لوله ها، ورق ها، پروفیل ها و حتی رشته های باریک پلاستیکی را با سرعت بسیار بالا تولید کنند. اهمیت این تکنولوژی در کاهش هزینه های تولید و افزایش کیفیت محصولات نهایی به قدری زیاد است که بدون وجود آن، بخش بزرگی از صنایع بسته بندی، ساختمان سازی و خودروسازی عملا فلج خواهند شد. درک عمیق این مکانیزم به تولید کنندگان کمک می کند تا فرآیندهای خود را بهینه سازی کنند و بهره وری کارگاه خود را ارتقا دهند. علاوه بر این، شناخت مبانی علمی این فرآیند می تواند تفاوت های چشمگیری در کاهش نرخ ضایعات و صرفه جویی در مصرف انرژی ایجاد کند.

تاریخچه ابداع این فناوری به قرن نوزدهم میلادی باز می گردد، جایی که برای اولین بار از مکانیزم های ساده پیچی برای شکل دهی به لاستیک های طبیعی و لوله های سربی استفاده شد. با گذشت زمان و ظهور پلیمرهای سنتزی، طراحی ماشین اکستروژن به سرعت تکامل یافت و به سیستم های پیشرفته امروزی تبدیل شد.

امروزه طراحی و ساخت این ماشین آلات نیاز به دانش مهندسی بسیار بالایی دارد و مجموعه های متخصص نظیر اقدم صنعت با تکیه بر دانش فنی خود توانسته اند خدمات شایانی در حوزه طراحی قالب ها و قطعات صنعتی مرتبط ارائه دهند. کارکرد یک دستگاه اکسترودر به این صورت است که مواد اولیه به شکل گرانول یا پودر از طریق قیف تغذیه وارد سیلندر می شوند و با چرخش ماردون به جلو رانده می شوند. در طول این مسیر، اصطکاک ناشی از چرخش ماردون و حرارت ناشی از المنت های دور سیلندر باعث ذوب شدن کامل مواد می شود.

این مواد مذاب با فشار بسیار بالایی که توسط ماردون ایجاد می شود، به سمت دای یا همان قالب هدایت می شوند تا شکل نهایی را به خود بگیرند. اهمیت تنظیم دقیق دما در بخش های مختلف سیلندر و ماردون بر کاربرد اکسترودر در صنایع گوناگون پوشیده نیست و این پارامترها تاثیر مستقیم روی خواص فیزیکی و ظاهری محصول نهایی می گذارند.

انواع اکسترودر چیست و کدام یک برای کسب و کار شما مناسب تر است؟

سیستم های تک ماردونه ساده ترین نوع اکسترودر پلاستیک هستند که به طور گسترده برای تولید لوله ها، پروفیل ها و فیلم های پلاستیکی استفاده می شوند. این ماشین ها دارای یک ماردون درون سیلندر هستند و وظیفه اصلی آن ها ذوب کردن، مخلوط کردن و پمپ کردن مواد پلیمری با نرخ خروجی ثابت است. هزینه خرید و نگهداری پایین تر نسبت به مدل های دو ماردونه، آن ها را به گزینه ای ایده آل برای کارگاه های کوچک تبدیل کرده است.

حال ممکن است بپرسید تفاوت های عملکردی در انواع اکسترودر چیست و این سیستم ها چگونه کار می کنند؟ در این میان، گروه صنعتی اقدم با ارائه خدمات مهندسی معکوس و قالب سازی دقیق می تواند به بهینه سازی این تجهیزات کمک شایانی کند. با این حال، ظرفیت اختلاط در سیستم های تک ماردونه محدود است و برای موادی که نیاز به ترکیب دقیق مواد افزودنی یا پودرهای سنگین دارند، گزینه مناسبی به شمار نمی روند.

برای مثال، در فرآوری پلیمری که حاوی درصدهای بالای کربنات کلسیم یا الیاف شیشه است، ماردون تکی نمی تواند توزیع یکنواختی ایجاد کند و ممکن است دچار سایش شدید شود. در واقع، این دستگاه اکسترودر برای کارهایی با حجم متوسط ایده آل است و هر ماشین اکستروژن از این نوع دارای یک ماردون درون سیلندر است که جریان آرامی را هدایت می کند.

سیستم های دو ماردونه به دو دسته همسوگرد و ناهمسوگرد تقسیم می شوند و برای فرآیندهای پیچیده تر که نیاز به اختلاط قوی دارند، به کار می روند. در مدل های همسوگرد، هر دو ماردون در یک جهت می چرخند و قدرت اختلاط و همگن سازی بی نظیری را برای مواد کامپاندینگ فراهم می کنند. این در حالی است که در مدل های ناهمسوگرد، جهت چرخش ماردون ها مخالف یکدیگر است که این امر باعث ایجاد فشار بالا و انتقال مثبت مواد پلیمری می شود و بیشتر برای تولید پی وی سی استفاده می گردد.

این دستگاه اکسترودر پیچیده نیاز به تنظیمات بسیار دقیق ماردون ها دارد و به همین دلیل برای کسب و کارهای بزرگ با خطوط تولید مداوم توجیه اقتصادی دارد. در واقع، کار با ماشین اکستروژن دو ماردونه به دانش بالاتری نیاز دارد و هزینه های ساخت و تعمیرات این تجهیزات بسیار بالا است. شناخت دقیق این تفاوت ها و دانستن این موضوع که کاربرد انواع اکسترودر چیست به شما کمک می کند تا از سرمایه گذاری های اشتباه جلوگیری کرده و سیستمی را انتخاب کنید که بیشترین همخوانی را با اهداف تولیدی شما داشته باشد. باید توجه داشت که استهلاک در این تجهیزات به دلیل تماس ماردون ها با یکدیگر یا اعمال نیروهای فشاری جانبی بسیار بیشتر از نمونه های تک ماردونه است و نیاز به بازرسی های دوره ای منظم دارد.

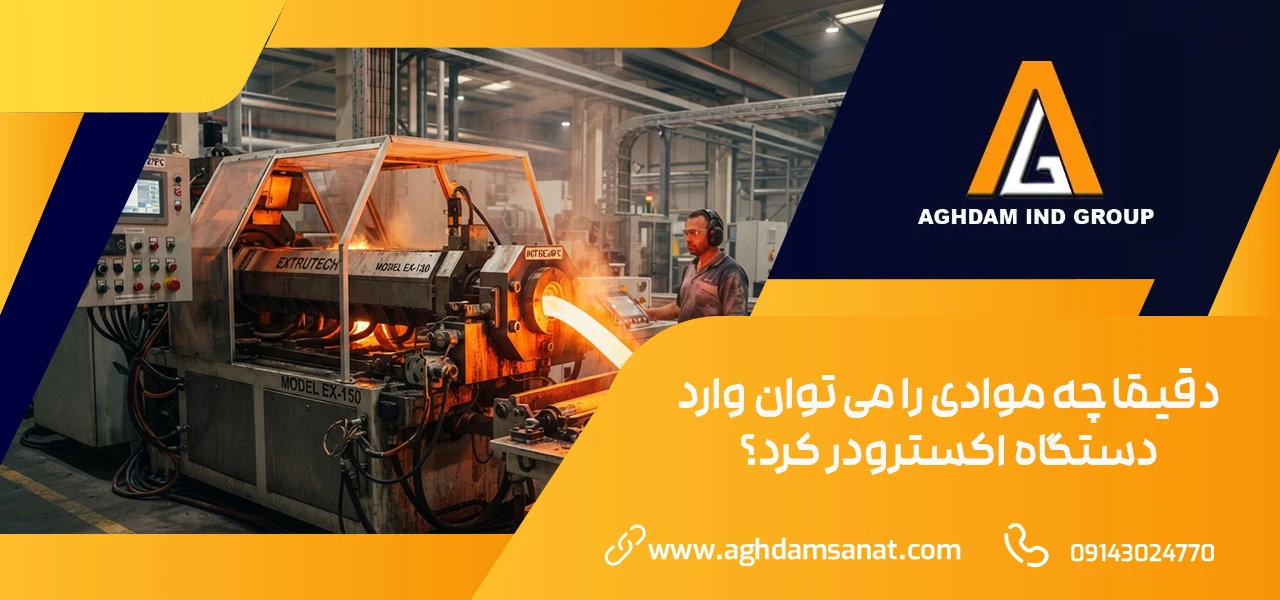

دقیقا چه موادی را می توان وارد دستگاه اکسترودر کرد؟

طیف وسیعی از مواد اولیه پلیمری، فلزی و حتی مواد غذایی را می توان وارد این سیستم ها کرد تا تحت عملیات شکل دهی قرار گیرند. این دستگاه اکسترودر با اعمال فشار بالا کار می کند و پلاستیک های گرمانرم مانند پلی اتیلن، پلی پروپیلن، پی وی سی و پلی استایرن از محبوب ترین موادی هستند که در این تجهیزات فرآوری می شوند. این مواد پس از ورود به بخش تغذیه، تحت تاثیر حرارت به حالت مذاب در آمده و با عبور از دای به اشکال مختلفی تبدیل می شوند.

علاوه بر مواد پلیمری، از ماشین اکستروژن برای تولید انواع فرآورده های غذایی مانند پاستا، غلات صبحانه و غذای حیوانات خانگی نیز استفاده می شود. در این صنایع، دما و فشار ماردون ها به گونه ای تنظیم می شود که مواد نشاسته ای پخته شده و پس از خروج از دای پف کنند. در صنایع فلزی نیز فلزات نرم مانند آلومینیوم با استفاده از این تکنولوژی به شکل پروفیل در می آیند. این موضوع کاربرد اکسترودر را در متالورژی نشان می دهد. درک رفتار حرارتی و رئولوژیکی هر ماده قبل از ورود به سیستم بسیار حیاتی است، زیرا تغییرات جزیی در فرمولاسیون می تواند کیفیت را کاهش دهد. بررسی این که محدوده پایداری حرارتی مواد در اکسترودر چیست به اپراتورها اجازه می دهد تا از تخریب مواد جلوگیری کنند.

در بخش طراحی صنعتی، انتخاب متریال مناسب اهمیت دوچندانی پیدا می کند، به ویژه زمانی که صحبت از بازیافت پلاستیک ها در میان باشد. پلاستیک های بازیافتی به دلیل داشتن ناخالصی ها و سپری کردن چندین چرخه حرارتی، رفتار جریانی متفاوتی نسبت به مواد نو دارند.

در این حالت، ماردون باید به گونه ای طراحی شود که بتواند گازهای مزاحم را تخلیه کرده و فشار پایداری ایجاد کند. گروه صنعتی اقدم با سال ها تجربه در طراحی قطعات مکانیکی پیچیده و ارائه خدمات قالب سازی حرفه ای، می تواند ماردون هایی با گام های متغیر برای این مصارف خاص تولید کند. در ادامه، برای درک بهتر مواد قابل پردازش، جدول زیر گروه های اصلی مواد و کاربردهای آن ها را نشان می دهد.

این اطلاعات به شما کمک می کند تا بدانید محدوده عملکردی یک اکسترودر چیست و چه ظرفیت هایی برای توسعه محصولات جدید در کارگاه شما وجود دارد. همچنین فرآیندهای پیشرفته ای مانند اکستروژن واکنشی نیز امروزه معرفی شده اند که در آن ها واکنش های شیمیایی درون خود سیلندر در حین انتقال مواد رخ می دهند و پلاستیک های مهندسی جدیدی را ایجاد می کنند. این فرآیندهای نوین نیازمند ماردون های تخصصی با نواحی اختلاط شدید هستند تا زمان اقامت مواد و نرخ انتقال حرارت به دقت کنترل شود.

دلیل گرفتگی و خفگی در دستگاه اکسترودر چیست؟ + راهکارهای پیشگیری

یکی از مشکلات رایج و کلافه کننده در خطوط تولید پلیمری، پدیده گرفتگی سیلندر در دستگاه اکسترودر است که به توقف ناگهانی تولید منجر می شود. این پدیده زمانی رخ می دهد که جریان مواد مذاب به دلایل مختلفی مانند کاهش ناگهانی دما یا تجمع ذرات سوخته مسدود می گردد. در واقع، در انواع کاربرد اکسترودر تنظیم نادرست پروفیل دمایی سیلندر آسیب رسان است؛ اگر دمای بخش های انتهایی سیلندر کمتر از حد مجاز باشد، مواد پلیمری به خوبی ذوب نشده و در پشت دای تجمع می یابند.

یکی دیگر از عوامل، ورود ناخالصی ها یا فلزات به همراه مواد اولیه به درون سیستم است که مسیر باریک قالب را مسدود می کنند. نوسانات در تغذیه مواد نیز می تواند باعث انباشت بیش از حد پلیمر در یک بخش از ماردون شده و فشار برگشتی شدیدی ایجاد کند. این وضعیت نه تنها تولید را متوقف می کند بلکه به موتور و جعبه دنده فشار مضاعفی وارد کرده و خطر شکستگی ماردون را به همراه دارد.

برای جلوگیری از سایش و آسیب های ناشی از گرفتگی، اپراتورها باید به طور مداوم آمپراژ موتور و فشار پشت قالب را رصد کنند تا قبل از وقوع بحران، اقدامات پیشگیرانه لازم را انجام دهند. نادیده گرفتن این نشانه های اولیه می تواند هزینه های تعمیراتی بسیار سنگینی را به همراه داشته باشد.

برای پیشگیری از این چالش های پرهزینه، اجرای برنامه های نگهداری منظم و استفاده از ترکیبات پاک کننده سیلندر الزامی است. استفاده از مواد پاک کننده مخصوص یا همان ترکیبات پمپاژ پاک کننده به اپراتورها کمک می کند تا بدون نیاز به دمونتاژ کامل، سیلندر و ماردون را از پلیمرهای سوخته پاکسازی کنند.

همچنین، نصب فیلترهای توری مناسب در پشت قالب می تواند از عبور ناخالصی ها و گرفتگی دای جلوگیری کند. تنظیم دقیق سرعت تغذیه متناسب با سرعت چرخش ماردون نیز در ماشین اکستروژن به جلوگیری از انباشتگی کمک می کند. در صنایع مدرن، آموزش مداوم اپراتورها در مورد اصول کارکرد و پاسخ به این سوال که دلایل خرابی اکسترودر چیست می تواند سهم بزرگی در کاهش توقف های ناخواسته داشته باشد.

گروه صنعتی اقدم به عنوان یکی از پیشگامان قالب سازی صنعتی، همواره بر لزوم بررسی دوره ای سیستم های انتقال مواد و دای ها برای دستیابی به بالاترین راندمان تاکید می کند. همچنین، استفاده از سیستم های هشدار دهنده خودکار برای فشار و دما می تواند به اپراتور کمک کند تا تغییرات جزیی را قبل از تبدیل شدن به گرفتگی کامل شناسایی و برطرف نماید. این ابزارها ایمنی فرآیند را دوچندان می کنند و ریسک توقف را کاهش می دهند.

 اجزای مکانیکی دستگاه اکسترودر بزرگ

۵ چالش وحشتناک در کار با اکسترودر چیست و چگونه آن ها را دور بزنیم؟

کار با تجهیزات صنعتی سنگین همواره با چالش های فنی و عملیاتی متعددی همراه است که می توانند کیفیت تولید را به شدت تحت تاثیر قرار دهند. اولین چالش بزرگ، نوسانات فشار خروجی یا ضربان جریان مذاب است که باعث نایکنواختی ضخامت محصول نهایی می شود؛ این مشکل معمولا ناشی از طراحی ضعیف ماردون یا دمای ناپایدار سیلندر است.

دومین چالش، تخریب حرارتی پلیمر به دلیل ماندگاری طولانی مواد در نواحی کور سیلندر است که منجر به تغییر رنگ و کاهش خواص مکانیکی پلاستیک می شود. سومین چالش وحشتناک، سایش شدید قطعات داخلی به ویژه در زمان کار با مواد پرکننده مانند کربنات کلسیم است که به سرعت تلرانس های طراحی را از بین می برد. یک ماشین اکستروژن کارآمد باید بتواند این چالش ها را به حداقل برساند.

برای غلبه بر این مشکلات، استفاده از قطعات با پوشش های مقاوم به سایش و بهینه سازی گام های ماردون توصیه می شود. در بسیاری از کارگاه ها، نادیده گرفتن این سه چالش اولیه می تواند منجر به تولید محصولات ضایعاتی انبوه شود که جبران مالی آن برای کارگاه بسیار دشوار خواهد بود، بنابراین پایش مستمر پارامترهای تولید اهمیت فوق العاده ای دارد و تضمین کننده سلامت کارگاه است.

• نوسانات شدید در فشار جریان مذاب پلیمری
• تخریب حرارتی و سوختن مواد در سیلندر
• سایش سریع سیلندر و مارپیچ بر اثر سایش فیزیکی
• وجود حباب های هوا و رطوبت در محصول نهایی
• کج شدن یا ناپایداری ابعادی محصول پس از خروج از قالب

چهارمین چالش کلیدی، پدیده تورم دای یا اثر باروس است که در آن پلیمر پس از خروج از قالب به دلیل بازیابی الاستیک منبسط می شود؛ این پدیده می تواند کنترل ابعادی دقیق لوله ها یا ورق ها را غیرممکن سازد. پنجمین چالش، وجود رطوبت و حباب های گازی در بدنه محصول است که ظاهر و مقاومت فیزیکی آن را تخریب می کند. برای دور زدن این چالش ها، طراحان قالب باید اثر تورم دای را در محاسبات خود لحاظ کنند و اپراتورها نیز باید سیستم های خلاء و گازگیر را به طور مداوم بررسی کنند.

یک دستگاه اکسترودر با کیفیت بالا مجهز به سیستم های تخلیه گاز کارآمد است تا این مشکلات را به طور ریشه ای حل کند. اگر بپرسید نقش این سیستم ها در بهبود کیفیت اکسترودر چیست باید به خروج گازها اشاره کرد. فرایند اکستروژن به عنوان یکی از پیچیده ترین روش های تولید، نیازمند هماهنگی کامل بین بخش های مکانیکی، حرارتی و الکترونیکی است.

با آموزش صحیح نیروی کار و استفاده از قطعات استاندارد مهندسی، می توان این چالش های وحشتناک را به فرصت هایی برای بهبود مستمر کیفیت و کارایی خط تولید تبدیل نمود. برای غلبه بر این نقیصه در ماشین اکستروژن، باید تنظیمات سرعت را به دقت پایش نمود.

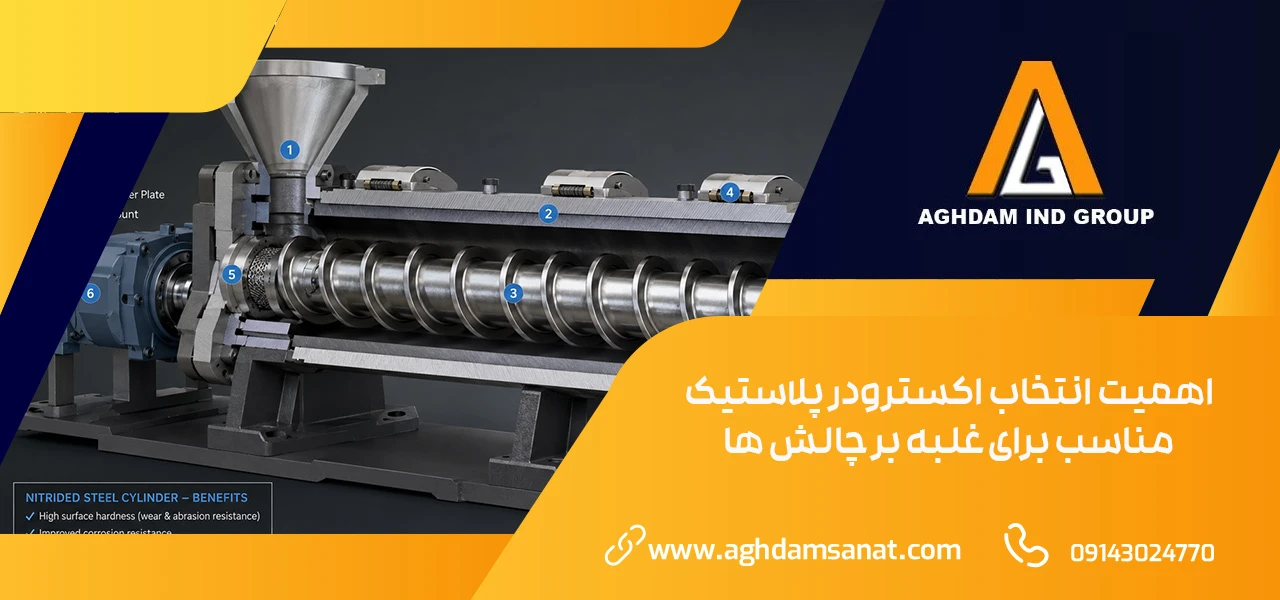

اهمیت انتخاب اکسترودر پلاستیک مناسب برای غلبه بر چالش ها

انتخاب صحیح تجهیزات متناسب با نوع محصول گام اول در موفقیت هر واحد صنعتی است. برای مثال، یک اکسترودر پلاستیک استاندارد که برای تولید فیلم های نازک طراحی شده است، هرگز نباید برای بازیافت ضایعات سنگین صنعتی استفاده شود. این اشتباه کاربری نه تنها کیفیت محصول را کاهش می دهد، بلکه استهلاک قطعات داخلی را ده ها برابر می کند.

درک جامع از این ابزارها و پاسخ به سوال اکسترودر چیست به ما کمک می کند تا محدودیت های ماشین آلات خود را بشناسیم و از وارد کردن فشارهای کاری نامتعارف به آن ها خودداری کنیم. گروه صنعتی اقدم با ارائه مشاوره های تخصصی در زمینه قالب سازی و ساخت قطعات صنعتی، آماده است تا تولید کنندگان محترم را در انتخاب طرح مناسب ماردون ها و عیب یابی خطوط تولید یاری دهد.

این همکاری ها می تواند تضمین کننده پایداری و رشد بلند مدت کسب و کارهای حوزه صنایع پلاستیک و پلیمر باشد. علاوه بر این، انتخاب نادرست ظرفیت گرمایشی و قدرت موتور می تواند هزینه های مصرف انرژی کارگاه شما را به شدت افزایش دهد و سودآوری نهایی را تحت تاثیر قرار دهد. بنابراین انجام محاسبات فنی دقیق پیش از هر اقدامی ضروری است و مانع هدر رفت سرمایه می شود.

مهم ترین عامل استهلاک در قطعات اکسترودر چیست؟ (بررسی سایش سیلندر و مارپیچ)

سایش مداوم بین سیلندر و ماردون به عنوان جدی ترین عامل استهلاک و افت کارایی در تجهیزات اکستروژن شناخته می شود. در طول فرآیند تولید، تماس مستقیم فلز با فلز به همراه نیروهای فشاری شدید ناشی از جریان مذاب، به تدریج لایه های سطحی ماردون را از بین می برد. این پدیده به ویژه در بخش های انتهای سیلندر که فشار به اوج خود می رسد، با شدت بیشتری رخ می دهد.

از طرفی، وجود ذرات ساینده در مواد اولیه مانند فیلرها سرعت این سایش را چند برابر می کند. افزایش فاصله یا لقی بین ماردون و سیلندر باعث می شود که مواد مذاب به سمت عقب نشت کنند و فشار خروجی به شدت کاهش یابد. این افت فشار منجر به ناهماهنگی در ابعاد محصول نهایی و افزایش ضایعات می شود. برای مطالعه بیشتر در زمینه مبانی علمی فرآیندهای مکانیکی مرتبط، می توانید مقاله جامع درباره extrusion process را در منابع معتبر علمی بررسی کنید.

متخصصان همواره توصیه می کنند که آلیاژهای به کار رفته در ساخت سیلندر و مارپیچ از جنس فولادهای سخت کاری شده یا نیتریده با کیفیت بالا انتخاب شوند تا مقاومت به سایش بهینه ای ارائه دهند. علاوه بر این، استفاده از روکش های کروم سخت یا آلیاژهای پایه کبالت می تواند مقاومت سطحی مارپیچ را به طور کامل بهبود بخشد.

در جمع بندی نهایی می توان گفت که سیستم های اکستروژن قلب تپنده صنایع پلیمری و تولید قطعات پلاستیکی مداوم به شمار می روند. موفقیت در این زمینه نیازمند شناخت عمیق این موضوع است که اصول کارکرد اکسترودر چیست و چه عواملی بر عملکرد بهینه آن تاثیر می گذارند. از تنظیم دقیق پروفیل های دمایی و سرعت چرخش ماردون گرفته تا مدیریت پیشگیرانه چالش هایی مانند گرفتگی سیلندر و سایش قطعات، همگی در کیفیت محصول نهایی نقش حیاتی دارند.

با سرمایه گذاری روی آموزش مستمر اپراتورها، استفاده از مواد اولیه با کیفیت و بهره گیری از خدمات مهندسی متخصصان داخلی نظیر گروه صنعتی اقدم، می توانید بهره وری کارگاه خود را به حداکثر برسانید و هزینه های تعمیراتی را به حداقل کاهش دهید.

اگر شما هم به دنبال راهکارهایی برای بهینه سازی خطوط تولید خود یا طراحی و ساخت قطعات صنعتی با دقت بالا هستید، نظرات و تجربیات خود را در بخش کامنت ها با ما به اشتراک بگذارید تا کارشناسان ما در سریع ترین زمان ممکن به سوالات شما پاسخ دهند. همچنین برای کسب اطلاعات بیشتر و دریافت مشاوره های تخصصی، می توانید از سایر بخش های سایت ما بازدید کنید. توسعه و ارتقای مداوم دانش فنی در این حوزه به ما کمک می کند تا همگام با استانداردهای جهانی پیش برویم.
